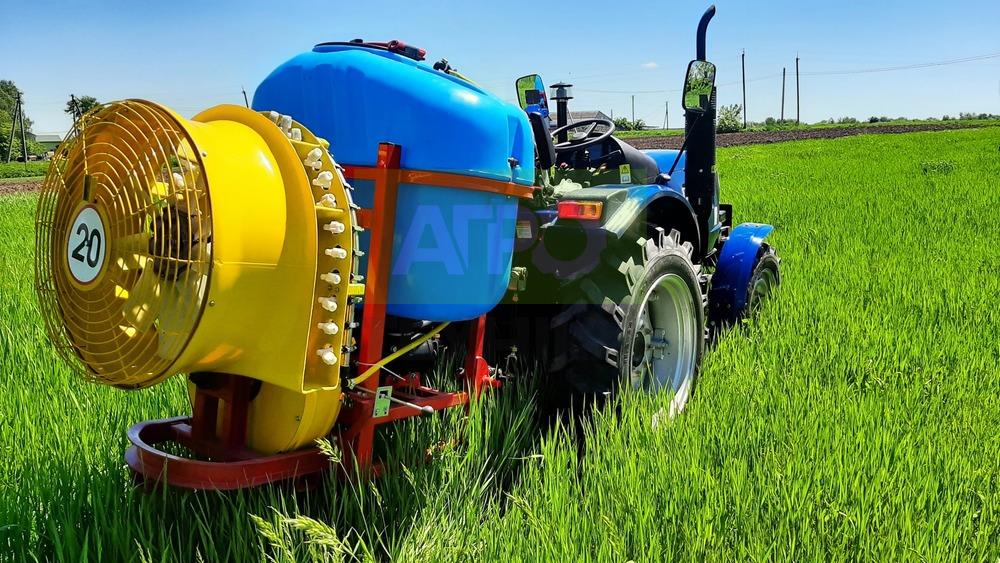

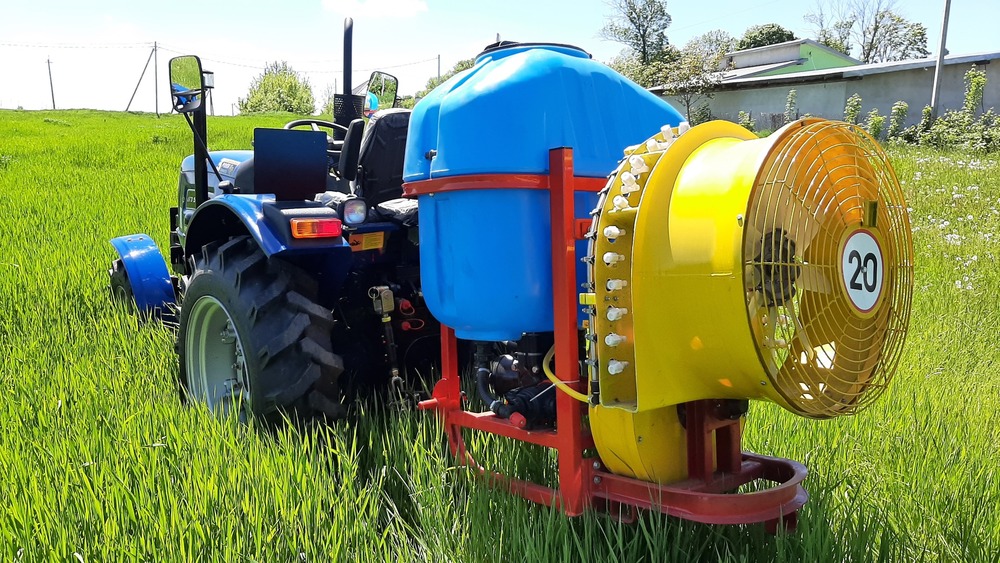

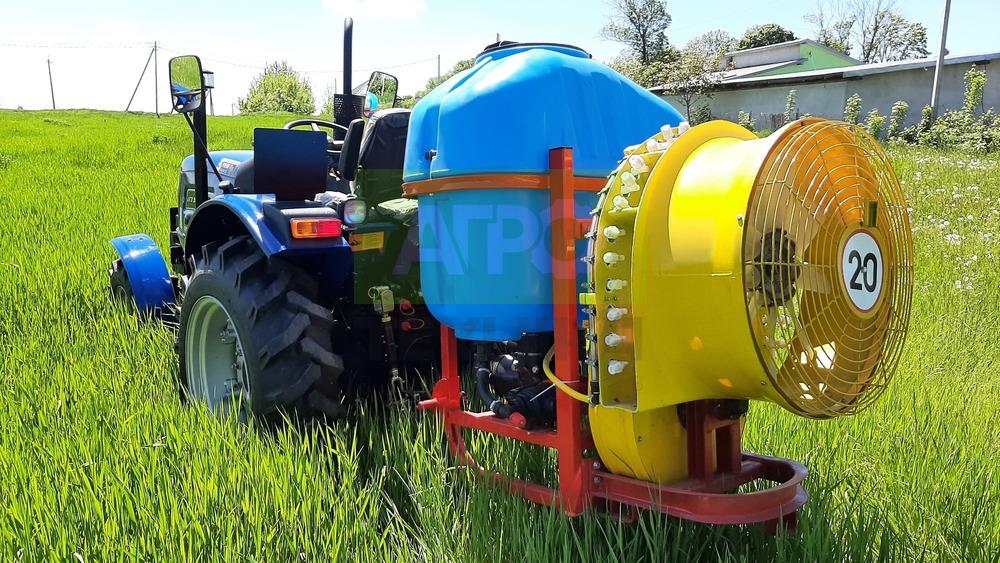

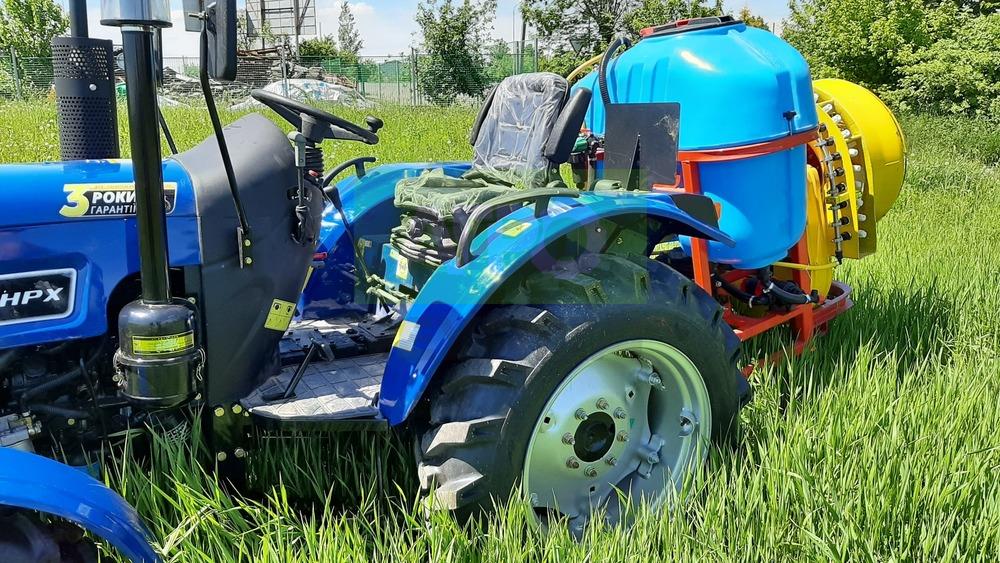

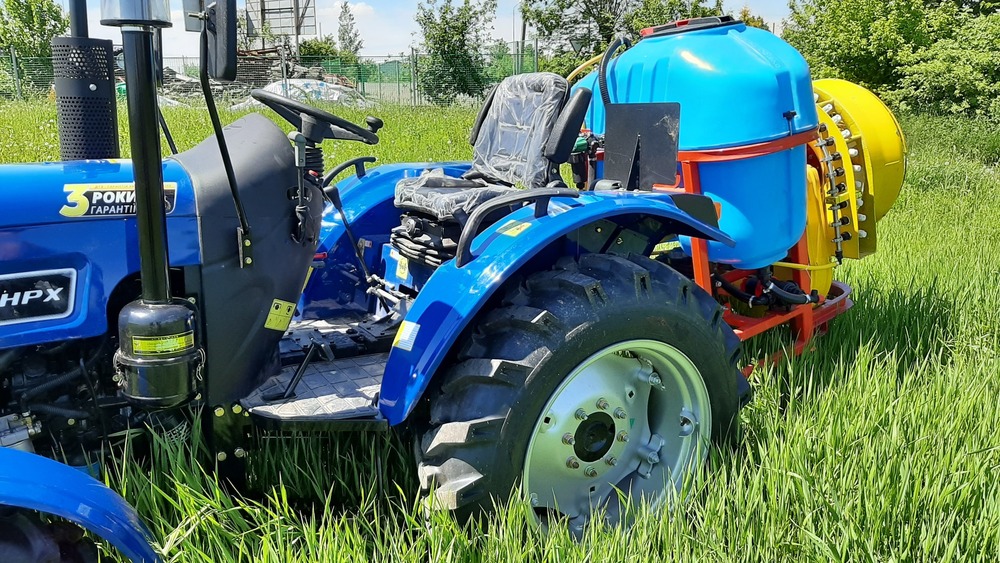

Оприскувач садовий вентиляторний 300 л.

Садовий обприскувач призначений для виконання робіт в садах із захисту рослин та внесення рідких мінеральних добрив. Засоби захисту рослин слід застосовувати у концентраціях, які відповідають інформації, вказаній на упаковках.
Не слід застосовувати обприскувач для обприскування розведеними мінеральними добривами, призначеними для внесення у твердій формі. Використання обприскувача для інших цілей не відповідає його призначенню. Обприскувач є машиною, що підвішується на трьохточковій системі навішування тракторів, класу мінімум 24 к/с Може працювати на місцевосці повздовжнім нахилом до 10 градусів.

Садовий обприскувач є підвісним. Він складається з наступних агрегатів: рами, бочки (ємності), рідинної системи та вентиляторної приставки.

Рама є конструкцією яка зварена із сталевих профілів. Вона поєднує в єдине ціле всі агрегати обприскувача. Спереду рама оснащена триточковою системою навішування на трактор, ззаду вона має тримачі для кріплення садової приставки.

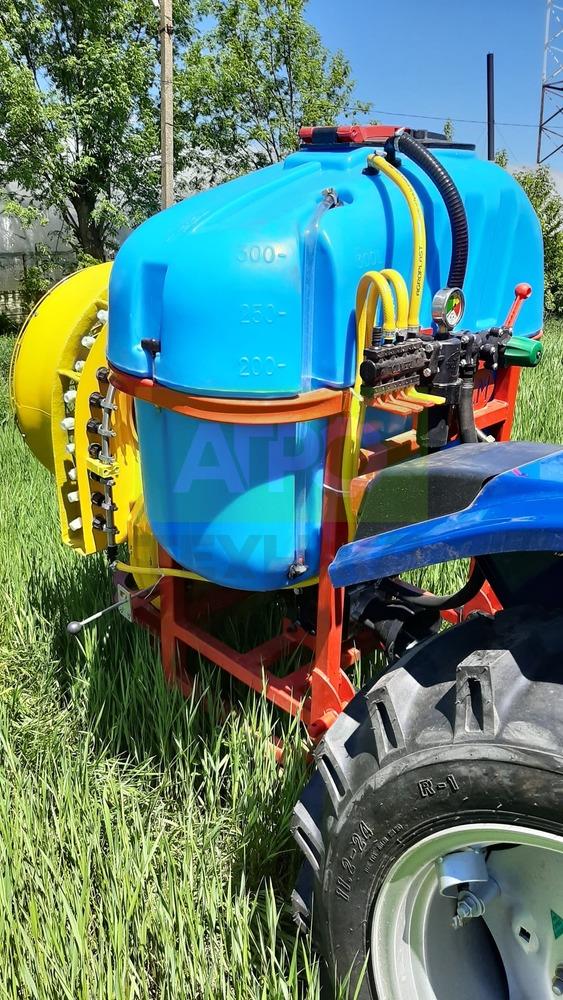

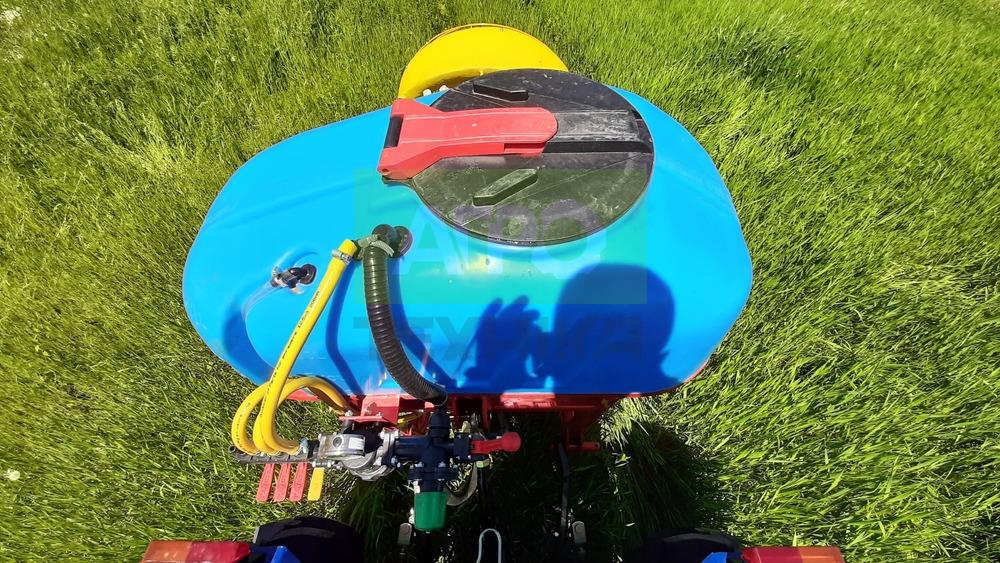

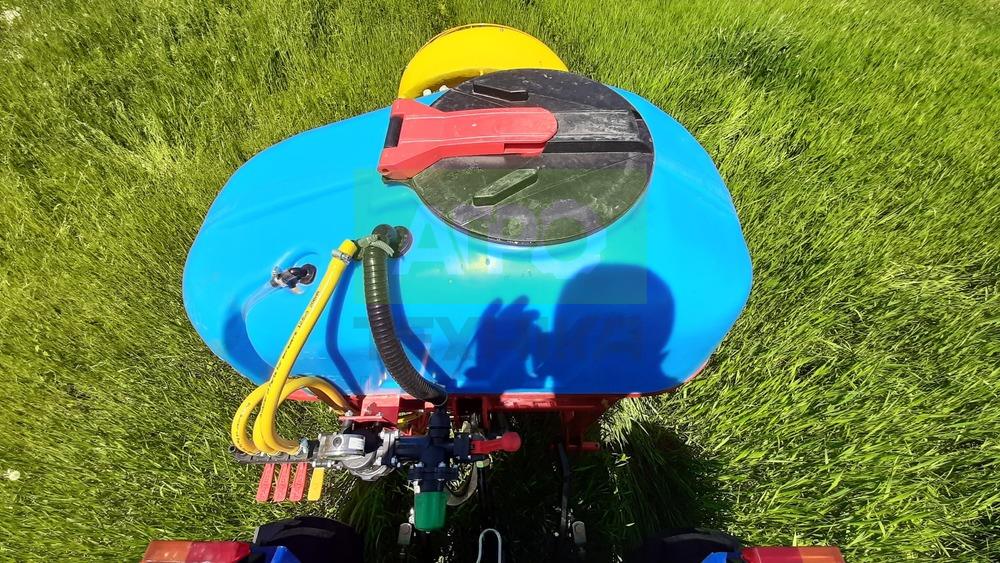

На верхній стінці бочки знаходиться заливний отвір із встановленим у ньому змішувачем. По середині знаходиться розподільник який регулює подачу рідини на дві частини вентилятора та показує тиск в системі. Внизу, з правого боку ємності знаходиться фільтр, з багатоходовим клапаном. Багатоходовий клапан має три положення: робота, спорожнення ємності, а також очищення фільтра наповнення ємності. Місткість оснащена показником рівня рідини  у вигляді прозорої трубки з кулькою, що плаває на тлі шкали. Усередині бочки знаходиться мішалка. В бочку обприскувача вбудовується додаткова ємність  із чистою водою для потреб оператора (600 л-1 тона). Ця ємність не приєднана до рідинної системи.

Рідинна система працює за допомогою поршнево-діафрагмового насоса PS 100 з двома шліцевими валами: вхідним, до якого приєднується шарнірний телескопічний вал, що передає привід від трактора, а також вихідним, з якого передається привід на вентилятор садової приставки.

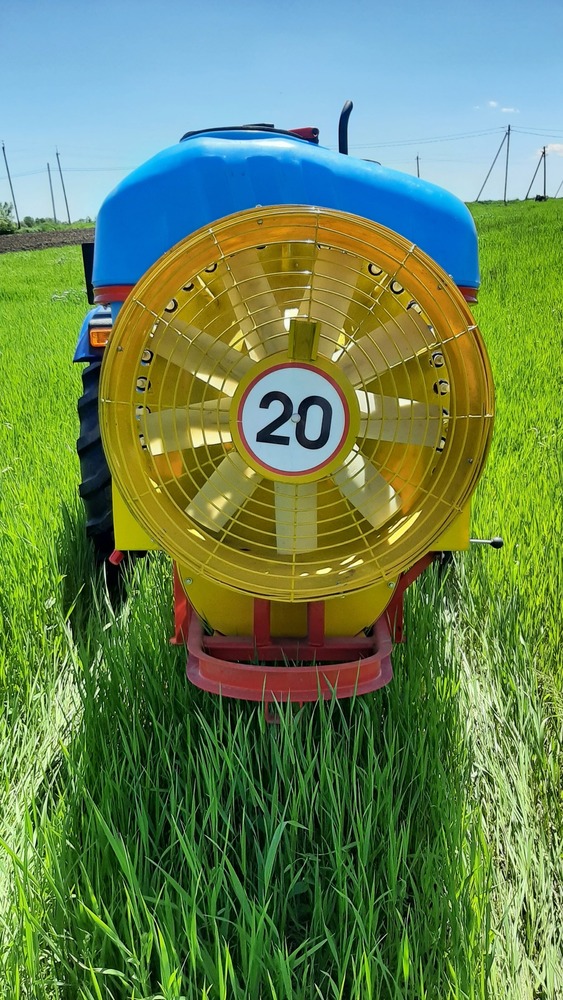

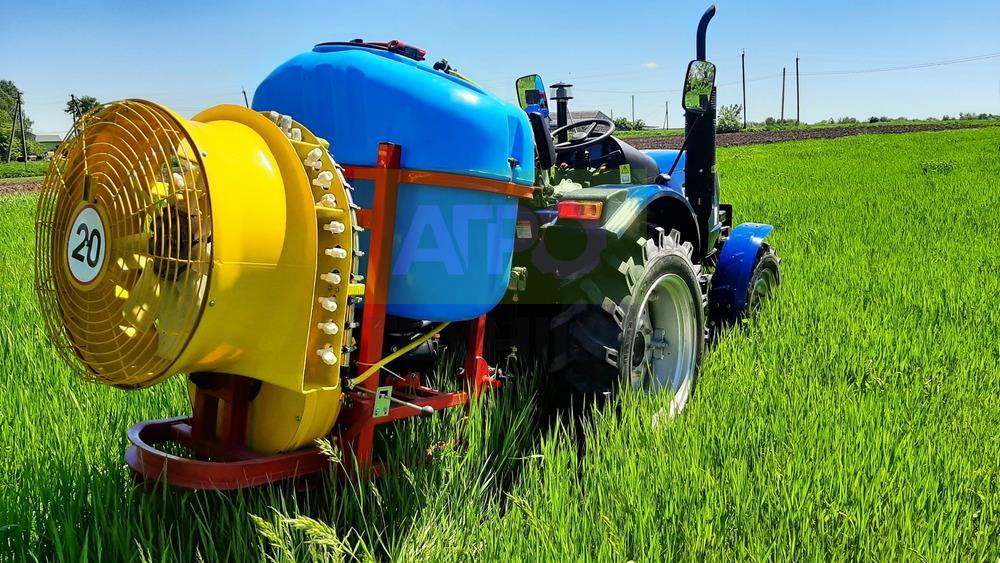

Вентиляторна приставка кріпиться до рами ззаду обприскувача. Її корпус виготовлений з листового металу та полістерового скловолокна. Вона оснащена двома типами вихрових розпилювачів, встановлених у подвійних тримачах, що переналагоджуються, з клапанами, що запобігають утворенню крапель. У приставці застосований осьовий вентилятор, що приводиться в дію від вихідного валу насоса шарнірним телескопічним валом через одноступінчасту ремінну передачу з системою клиноподібних ремнів.
